三层聚乙烯防腐层对管道性能的影响及技术革新分析

摘要：在油气、燃气及输水管道工程中，防腐技术是保障管道安全运行的核心。三层聚乙烯（3PE）防腐层凭借其独特的复合结构和综合性能，成为当前防腐领域的主流技术。本文结合国内外研究与实践案例，深入探讨3PE的技术优势、应用挑战及未来发展方向，以期为工程实践提供参考。

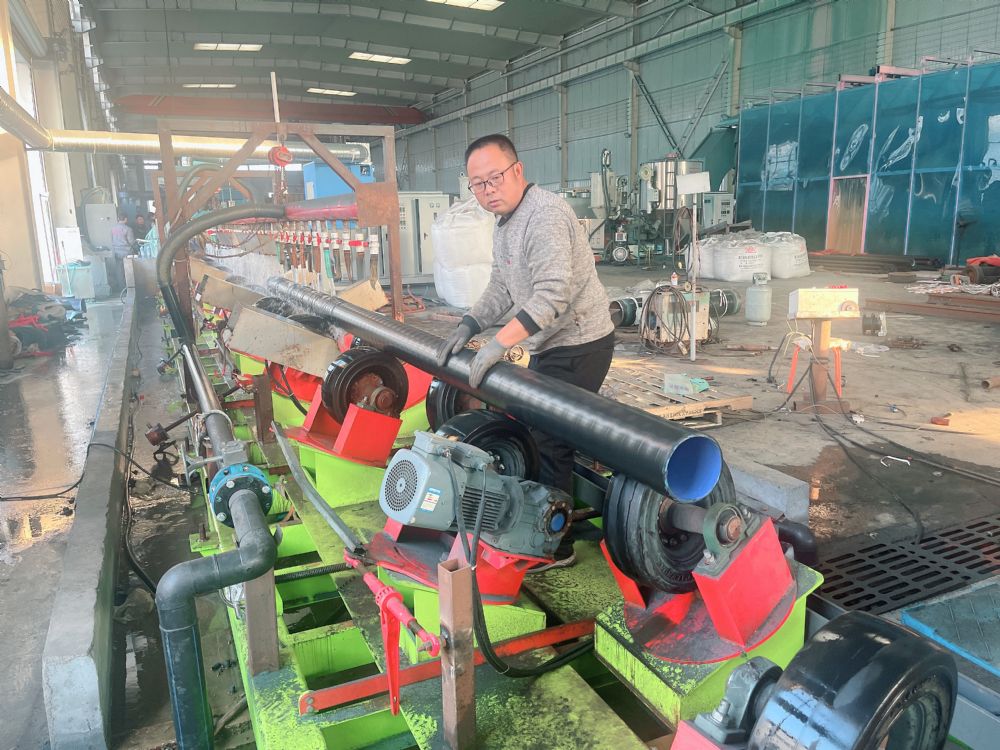

一、三层聚乙烯防腐层的结构特性

3PE防腐层由 环氧粉末底层（FBE） 、共聚物胶粘剂中间层和聚乙烯（PE）外层构成，总厚度通常为2.7-3.7mm。各层功能如下：

1. 底层FBE（≥150μm）：通过高温熔结与钢管表面紧密结合，提供优异的抗化学腐蚀性和阴极剥离性能。
2. 中间胶粘剂层（170-250μm）：作为过渡层，增强FBE与PE的粘结强度，防止分层。
3. 外层PE（2.5-3.7mm）：高密度聚乙烯具有卓越的机械强度、防水性和抗冲击能力，可抵御土壤应力及施工损伤。

协同效应：三层的结合使3PE兼具环氧涂层的界面稳定性与聚乙烯的机械保护性，形成“1+1>2”的防腐体系。

二、3PE防腐层的性能优势

1. 长效防腐：实验表明，3PE防腐管道寿命可达50年以上，远超传统石油沥青（20-30年）和环氧煤沥青（25年）。其低吸水率（<0.01%）和抗阴极剥离特性，能有效阻隔水分与腐蚀介质。
2. 机械性能突出：抗冲击强度≥10J/mm，可承受岩石地段挤压及非开挖施工中的机械应力。例如，某城市燃气管道采用3PE后，外力损伤率下降70%。
3. 环境适应性：耐温范围广（-40℃~80℃），适用于高盐碱、潮湿等恶劣地质条件。

三、技术挑战与应对策略

尽管3PE性能卓越，仍存在以下问题：

1. 补口工艺复杂：现场焊缝处难以实现三层结构，需采用辐射交联聚乙烯热收缩套补口，但易因施工不当导致界面失效。解决方案包括：
   • 采用自动剥离试验机检测补口粘结强度，确保破坏形式为胶层内聚破坏；
   • 引入气体极化技术，增强补口材料的附着力。
2. 成本较高：3PE造价约为单层熔结环氧的1.5倍。可通过优化胶粘剂配方（如降低共聚物厚度至170μm）降低成本，同时保持性能。
3. 质量控制难点：原材料批次差异易导致PE层厚度不均。建议实施全流程监控，如采用超声波测厚仪和电火花检漏仪。

四、工程应用与未来趋势

1. 典型案例：
   • 陕京输气管道：采用3PE防腐后，年均腐蚀穿孔率降至0.001次/千公里，较传统涂层提升5倍可靠性。
   • 某城市供水工程：使用3PE钢管后，水质污染事故减少90%，维护成本降低40%。
2. 发展方向：
   • 智能化检测：结合物联网技术实时监测防腐层状态，例如通过分布式光纤传感器检测剥离缺陷。
   • 环保型材料：研发可回收聚乙烯材料，减少生产过程中的碳排放。

五、结论

三层聚乙烯防腐层通过材料与结构的创新，显著提升了管道的综合防腐性能，尤其适用于长距离、复杂环境下的输送工程。未来需进一步突破补口技术瓶颈，推动智能化与绿色化发展，为能源与市政基础设施的安全运营提供坚实保障。
