国标内外防腐TPEP钢管执行标准解析与技术应用

一、TPEP钢管定义与结构特点

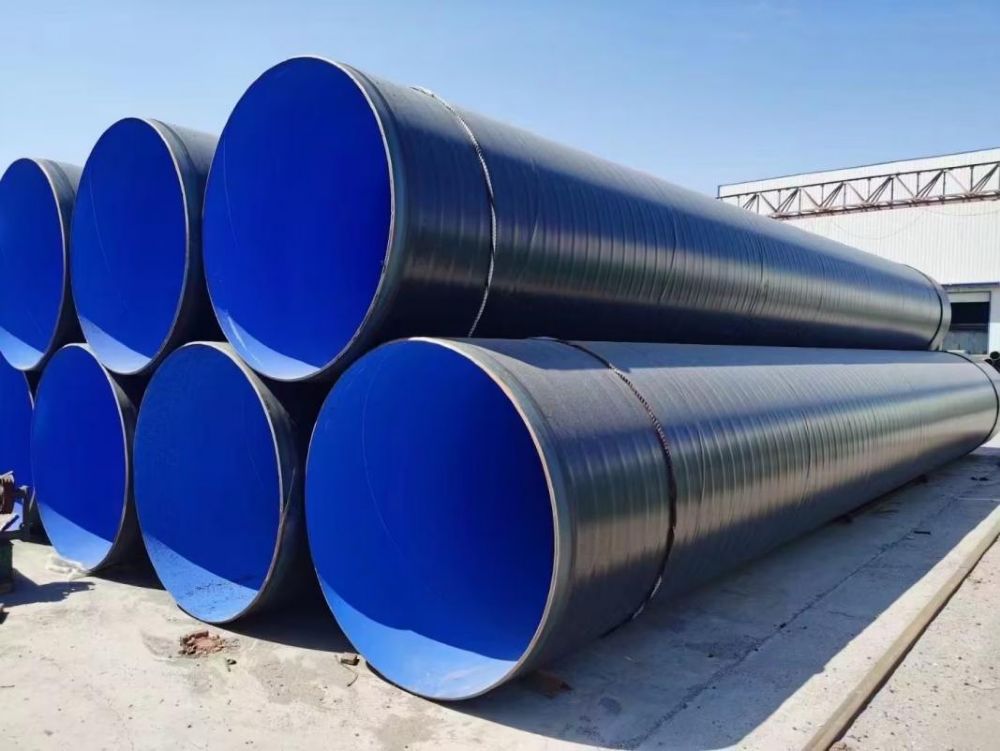

TPEP钢管（外3PE内熔结环氧防腐钢管）是一种集外壁三层聚乙烯（3PE）与内壁熔结环氧树脂（FBE）于一体的高性能防腐管道。其结构分为：

• 外壁三层结构：底层为环氧粉末（FBE，≥150μm），中间层为共聚物胶粘剂（AD，≥170μm），外层为高密度聚乙烯（PE，≥2.5mm），形成复合防腐层，兼具机械强度与耐环境应力性能。
• 内壁防腐层：采用热熔结环氧粉末涂层（≥350μm），具有优异的耐化学腐蚀性和食品级安全特性，适用于输水、输气等对卫生性要求高的场景。

该结构结合了欧洲2PE防腐技术与北美熔结环氧涂层的优势，成为全球埋地管道防腐的先进解决方案。

二、执行标准体系分析

TPEP钢管的制造与检测需严格遵循以下国家标准及行业规范：

1. 外壁防腐标准

   • GB/T 23257-2017《埋地钢质管道聚乙烯防腐层》：规定3PE涂层的材料、厚度及性能指标，如聚乙烯层厚度≥2.5mm，确保抗冲击与耐腐蚀性。
   • SY/T 0413-2013：补充了油气输送管道的外防腐层技术规范。

2. 内壁防腐标准

   • CJ/T 120-2016《给水涂塑复合钢管》：要求环氧涂层厚度≥350μm，附着力≥30MPa，并通过卫生安全性检测。
   • GB/T 18593-2010：针对熔融结合环氧粉末涂层的耐化学性、耐磨性等提出技术要求。

3. 基材与焊接标准

   • 钢管基材需符合GB/T 3091-2015（低压流体输送用焊接钢管）或GB/T 9711-2017（石油天然气工业管线钢）。
   • 焊接工艺执行GB/T 3323-2005，确保焊缝无气孔、裂纹等缺陷。

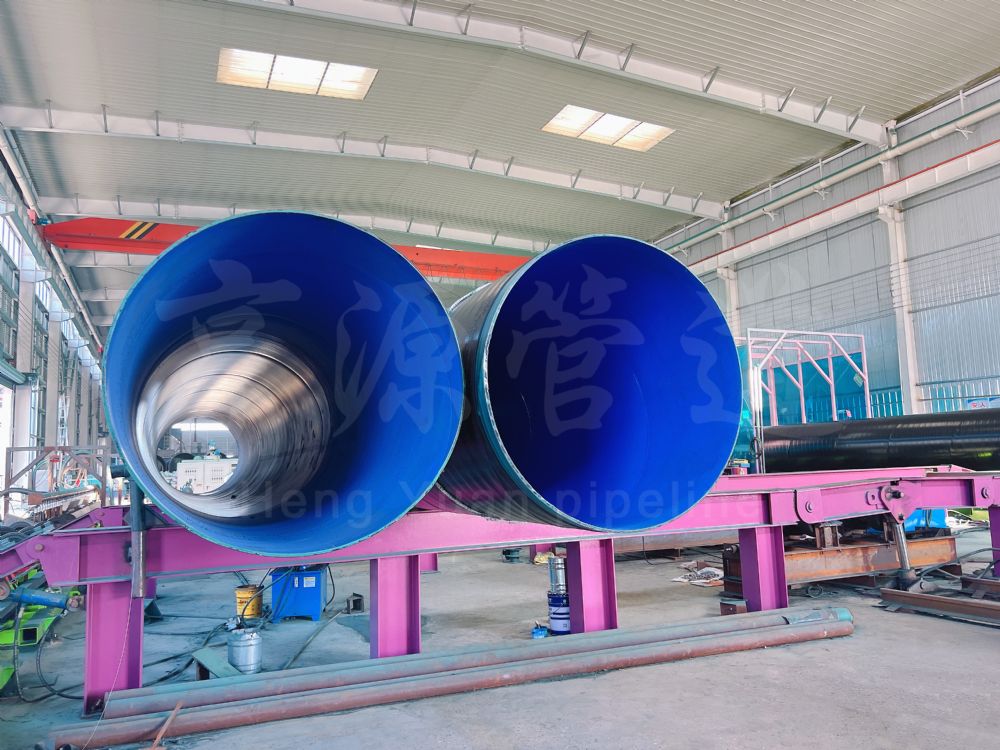

三、生产工艺与质量控制

1. 材料选择

   • 基材以Q235B碳钢为主，特殊环境可选用不锈钢或合金钢。
   • 环氧粉末需通过GB/T 23257的耐阴极剥离测试，聚乙烯原料需符合熔融指数（MFI）≤0.15g/10min的要求。

2. 关键工艺步骤

   • 表面处理：喷砂除锈至Sa2.5级，粗糙度40-80μm，提升涂层附着力。
   • 涂层施工：外壁采用静电喷涂（FBE）+挤出缠绕（PE），内壁通过高温熔结工艺形成致密环氧层。
   • 固化与检测：涂层固化后需进行电火花检漏（≥5kV）、剥离强度测试（≥70N/cm）及24小时耐盐雾试验。

3. 质量争议与应对

   • 部分企业为降低成本可能缩减涂层厚度（如PE层＜2.5mm），需通过第三方检测（如X射线测厚）严格把关。
   • 内壁焊缝补口技术难题可通过“内衬不锈钢免修补”工艺（适用于DN≤600mm管道）解决。

四、性能优势与工程应用

1. 技术经济性分析

   • 对比球墨铸铁管：TPEP钢管糙率低（n=0.009），在相同流量下可减少管径1-2级。例如，DN1000 TPEP管可替代DN1200球墨铸铁管，节省材料成本20%以上。
   • 全寿命周期成本优势：设计寿命≥50年，维护费用仅为传统管道的1/3。

2. 典型应用场景

   • 水利工程：南水北调山东段采用D1626 TPEP管（壁厚17.5mm），穿越河道时外覆钢筋混凝土套管，解决沉降与冲刷问题。
   • 市政供水：临沂双堠水库工程中，内壁环氧层厚度达450μm，满足饮用水卫生标准。
   • 油气输送：西气东输项目采用X70钢级TPEP管，通过-30℃低温冲击试验，适应极寒环境。

五、行业挑战与发展建议

1. 现存问题

   • 标准执行差异：部分企业未及时跟进GB/T 23257-2017更新，仍沿用2009版指标。
   • 小口径管（DN＜300mm）内壁涂层均匀性不足，易出现针孔缺陷。

2. 技术创新方向

   • 开发纳米改性环氧粉末，提升涂层耐温性（＞120℃）与抗微生物腐蚀能力。
   • 推广智能化生产线，如激光除锈机器人、红外在线测厚系统，实现工艺精准控制。

3. 政策建议

   • 推动CJ/T 120与GB/T 23257的整合，建立覆盖全产业链的防腐管道标准体系。
   • 加强市场监管，对未达标产品实施“黑名单”制度，促进行业洗牌。

结语

TPEP钢管凭借其双重防腐结构、长寿命与低成本优势，正在逐步取代传统管道。未来，随着新材料与新工艺的应用，其性能将进一步提升，成为智慧城市与绿色基建的核心材料之一。企业需紧跟标准升级趋势，强化技术研发，方能在市场竞争中占据先机。
