双面埋弧焊涂塑防腐钢管是一种结合先进焊接技术与多层防腐涂层的复合型管道产品，广泛应用于埋地输水、油气输送、市政工程等领域。以下从生产工艺、涂层结构、性能优势、应用场景及质量控制等方面进行详细阐述：

一、制造工艺与核心技术

1. 双面埋弧焊接技术
   该钢管以窄带钢卷为基材，采用双面埋弧自动焊接工艺成型。焊接过程中，电弧在焊剂层下燃烧，通过多道轧辊滚压形成圆形管坯，焊缝间隙精准控制在1-3mm。相比传统手工焊，该技术具有焊接质量稳定、无弧光污染、生产效率高等特点，尤其适用于大口径（如DN1000及以上）管道的批量化生产。

2. 基管预处理

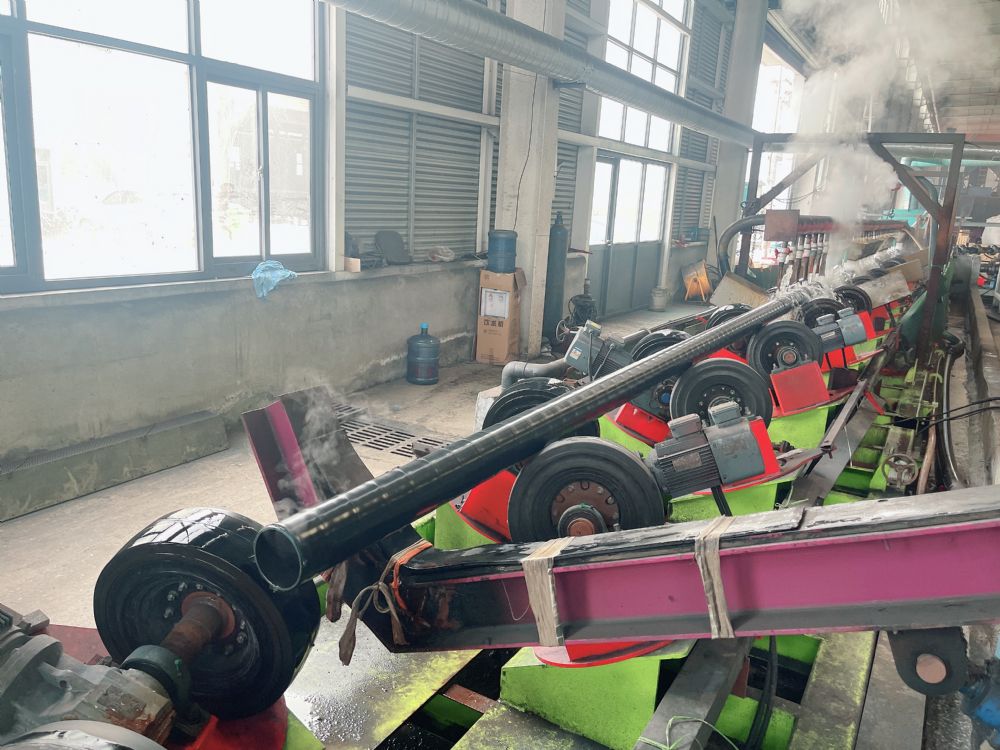

   焊接完成后，钢管需进行抛丸除锈处理，达到GB8923-1988标准的Sa2.5级表面清洁度，锚纹深度50-112μm，确保涂层附着力。部分生产线采用封闭式抛丸机，通过模具调整适配不同管径，减少粉尘外溢。

二、防腐涂层结构与材料

1. 内壁涂层

   • 单EP结构：采用熔结环氧粉末（FBE），厚度≥400μm，形成致密化学屏障，耐酸碱腐蚀且符合食品级卫生标准（如IPN8710-2B涂料）。
   • 3PE结构（外壁专用） ：在环氧粉末层基础上，叠加胶粘剂和挤塑聚乙烯层，总厚度≥600μm，兼具机械强度与耐环境应力开裂性能。

2. 外壁防护
   除3PE结构外，部分场景采用环氧铁红漆或乙烯基酯树脂玻璃钢（如顶管段焊缝），干膜厚度达520-600μm，适应不同土壤腐蚀等级。沿海等高盐碱地区推荐使用3PE外防腐，显著延长埋地寿命。

三、核心性能优势

1. 卓越耐腐蚀性
   环氧树脂与聚乙烯的复合涂层可抵抗Cl⁻、SO₄²⁻等离子的侵蚀，粗糙系数低至0.0081，减少结垢和微生物附着。实验室数据显示，其耐化学腐蚀性比普通钢管提升5-8倍。

2. 高强度与耐久性
   双面埋弧焊的焊缝抗拉强度≥485MPa，结合涂层抗冲击性（≥5J）和附着力（≥30MPa），管道设计寿命可达50年以上，尤其适用于-30℃至110℃的极端环境。

3. 施工便捷性
   预留焊缝部位经砂磨处理，支持现场焊接后采用环氧树脂修补液快速修复，确保整体防腐连续性。法兰连接设计简化安装流程，降低渗漏风险。

四、典型应用场景

1. 市政给排水：作为埋地主干管，耐受土壤电解腐蚀与机械载荷，保障水质安全。
2. 油气输送：L245及以上钢级的3PE防腐管用于长输管线，承压能力达25MPa，满足API 5L标准。
3. 电力与通信：内壁光滑减少电缆穿线阻力，外防腐层抵御地下杂散电流干扰。

五、质量控制与环保创新

1. 全流程检测
   生产线配备自动探伤仪（如X射线实时成像），对焊缝缺陷实时标记报警，结合水压试验（1.5倍工作压力保压5分钟）确保零渗漏。

2. 环保工艺升级
   采用水性涂料替代溶剂型材料，VOCs排放降低70%；智能化生产线通过物联网监控能耗与排放，符合GB16297-1996大气污染物限值。

3. 未来趋势
   行业正探索纳米改性涂层（如石墨烯增强环氧树脂），进一步提升耐磨性与耐温性；同时引入区块链技术实现涂层厚度、焊接参数等数据的全生命周期可追溯。

综上，双面埋弧焊涂塑防腐钢管通过材料创新与工艺优化，解决了传统金属管道易腐蚀、寿命短的痛点，成为现代基础设施建设的优选方案。其技术细节需严格遵循DB43/T 2635—2023等地方标准，并在施工中注意运输防护与现场修补工艺。
