GB/T23257-2017标准下的3PE防腐钢管：技术革新与工程实践

引言

3PE防腐钢管凭借其卓越的耐腐蚀性和机械性能，已成为石油、天然气、市政建设等领域的核心材料。2017年发布的GB/T23257-2017标准，不仅统一了行业技术规范，更通过材料性能优化和工艺革新，推动防腐钢管迈入高质量发展阶段。本文结合技术标准、生产工艺及市场应用，深度解析该标准的创新价值。

一、GB/T23257-2017标准的技术升级

相较于2009版标准，GB/T23257-2017在多个维度实现突破：

1. 防腐层厚度要求更严格：普通级防腐层总厚度提升至3.3毫米，焊缝部位厚度要求从原标准的70%提高至80%，显著增强薄弱区域的抗腐蚀能力。
2. 材料性能指标细化：明确聚乙烯的维卡软化点需≥110℃，胶粘剂剥离强度提升至≥70N/cm（常温）和≥40N/cm（50℃），确保材料在高温环境下的稳定性。
3. 检测流程规范化：新增补口防腐层耐热水浸泡、热老化等试验方法，强化全生命周期质量控制。

值得注意的是，标准起草单位包括中石油工程技术研究院等权威机构，其技术严谨性为行业树立了标杆。

二、3PE防腐层的结构与材料创新

3PE防腐层采用“环氧粉末+胶粘剂+聚乙烯”三层复合结构，各层协同作用实现多重防护：

• 环氧粉末层（FBE） ：作为底层，厚度≥120μm（管径≥500mm时≥150μm），通过静电喷涂与钢管紧密贴合，提供电化学防腐屏障。
• 胶粘剂层（AD） ：厚度170-250μm，采用共聚物材料，连接环氧层与聚乙烯层，避免层间剥离。
• 聚乙烯层（PE） ：外层厚度根据设计需求定制，高密度聚乙烯（HDPE）的抗冲击强度可达≥10kJ/m²，有效抵御外界机械损伤。

材料储存需避光防潮，且每批次需提供技术说明书和复验报告，从源头保障质量。

三、生产工艺的关键控制点

1. 表面处理：钢管需经抛丸除锈至Sa2.5级，锚纹深度40-100μm，并在4小时内完成喷涂，防止二次氧化。
2. 中频加热与喷涂：钢管预热至230-260℃，环氧粉末静电喷涂需均匀无漏点，固化后形成致密底层。

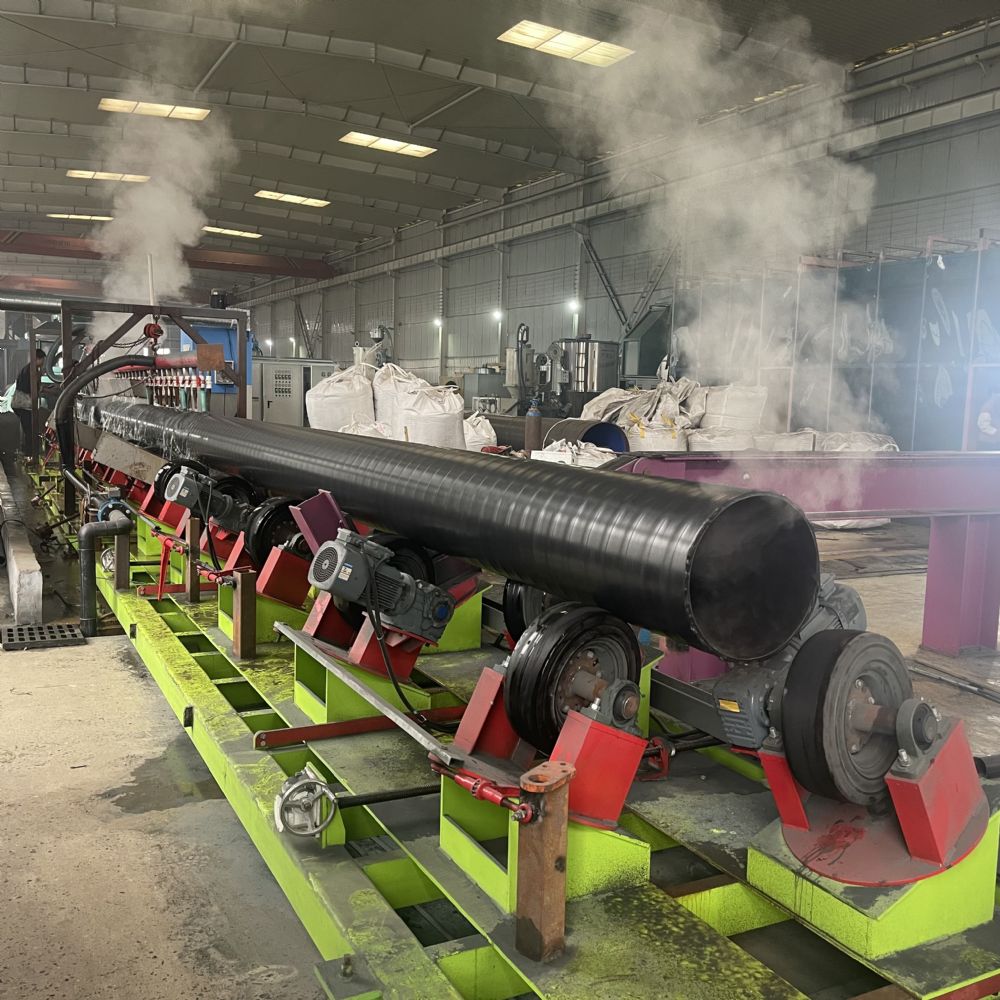

3. 挤出成型：胶粘剂与聚乙烯采用侧向缠绕技术，温度分别控制在230-250℃和180-220℃，避免热应力导致的层间缺陷。
4. 冷却与检测：水冷后需进行电火花检漏（≥25kV）和剥离强度抽检，不合格产品需按标准修补。

四、应用领域的拓展与挑战

目前，3PE防腐钢管已覆盖以下场景：

• 能源输送：石油、天然气长输管道，设计寿命达50年，配合阴极保护技术可延长至70年。
• 市政工程：供热管网、污水管道中，其抗水气渗透性（≤0.025g/m²·d）显著降低维护成本。
• 特殊环境：定向钻穿越段采用“3PE+环氧玻璃钢”双层防护，耐磨损性能提升30%。

然而，市场竞争加剧导致部分企业简化工艺，如降低除锈等级或缩减涂层厚度，需依赖严格监管保障标准落地。

五、未来发展趋势

1. 环保化：水性环氧涂料、可降解聚乙烯材料的研发，响应“双碳”目标。
2. 智能化：引入AI视觉检测涂层缺陷，提升质检效率。
3. 标准化延伸：针对深海管道、氢能输送等新场景，需制定专用防腐标准。

结语

GB/T23257-2017标准通过技术指标升级和工艺规范化，为3PE防腐钢管的高质量应用提供了科学依据。未来，行业需在材料创新、智能生产、场景适配等方面持续突破，以应对更复杂的工程挑战。只有坚守标准底线，才能让“钢管长城”在腐蚀环境中屹立不倒。
